【再エネ革命渦論 154: アフターコロナ時代 155】
● 技術的特異点でエンドレス・サーフィング
特異点真っ直中 ㉞
全天候型超小型EV 画像:静岡新聞 via NHK
静岡のメーカが開発した、充電が家庭用のコンセントで行い、航続距離は
60~80キロと短く、価格は1台130万円と超小型EVが紹介がされていた。
もともと、「軽四EVの普及の促進」による脱化石燃料自動車政策を考え
ていたので どうつてことはないのが、注目したことは2つ。この台風7号
対策でスマホ用予備電源を購入したのだが、リチウム電池なのだが、4年
前講習しようと価格を調べていたのだが価格6千円前後だったものが価格
が半分まで提言しその早さに驚く。つまりは、政府がきちっと「持続可能
社会垂直立ち上げ政策」として実行すれば、「電池事業」だけでなく、ゼ
ロカーボン社会達成できるモデルとなるはずだと反省すると同時に、この
メーカの電池は、従来の廉価鉛蓄電池を開発しているこで、完全リサイク
ルを前提とすれば問題ないはずだということに制度整備すればいいのだと
気付いたことが第1点。2つめは、これを拡張して、エネルギー密度は劣
り、設置スペースも大きくなるが、リチウム電池に拘らずナトリウム電池
の大型化を推進し高性能ナトリウム蓄電池ヤードの整備すべきではないだ
ろかと。考えてみれば、送電は電磁波で供給できる時代、完全リサイクル
とワイヤレス化(デジタル革命基本則のシームレス)できる時代、きっち
りとした最適化(高付加価値化)事前評価にパスすれば、一気に廉価な持
続可能社会に貢献できるはずだ。また、リチウム電池も配置する。
出所:日本電気硝子
先回は、洋上浮体式太陽発電と小型風力発電機について掲載した。今回は、
ペロブスカイトハイブリッド型太陽電池製造方法の最新特許事例を掲載。
1.特許第7282961号 光電変換素子の検査装置、光電変換素子の製造装置、
光電変換素子の製造方法 株式会社東芝他
【概要】
タンデム型太陽電池を製造する場合は、例えば、半導体基板の受光面側と
は反対側に、この半導体基板を第1光活性層として機能させる第1光電変
換素子を形成して中間体とする。次いで、中間体の受光面側に、第2光活
性層を含む第2光電変換素子を形成して、タンデム型太陽電池を完成させ
る。 第1光活性層として挙げられる結晶シリコンは、シリコンウェハから
切り出す等して形成される。シリコンウェハの表面には切削痕があるため、
ペロブスカイト層を厚膜化することが望ましい。 しかし,ペロブスカイト
層を厚膜化するとペロブスカイト層にピンホールが生じやすい。厚膜化に
伴うピンホールは異物に起因するものの他、ペロブスカイトの結晶過程で
生成されるものがある。ペロブスカイト層の形成を2ステップ塗布法(基
板上にPBI2を塗布してからMAIの塗布を行う塗布法)で行う場合、
2液目で形成されるものがある。厚膜化に伴うピンホールは、ペロブスカ
イト層の法線方向に対して傾斜した斜めピンホールとなりやすい。この斜
めピンホールは、一定位置からの検出では発見し難く、補修の機会を失う
虞がある。
下図4のごとく、実施形態の光電変換素子の検査装置、光電変換素子の製
造装置、光電変換素子、光電変換素子の製造方法は、一つまたは複数の光
源と、駆動装置と、カメラと、計算機と、を持つ。光源は、ペロブスカイ
ト層に、ペロブスカイト層を透過またはペロブスカイト層で反射の少なく
とも一方が可能な検査光を照射する。駆動装置は、ペロブスカイト層を有
する基板と光源との間の距離または角度の少なくとも一方を変化させる。
カメラは、ペロブスカイト層を透過またはペロブスカイト層で反射した検
査光の少なくとも一方の色相を検出する。計算機は、カメラが検出した、
ペロブスカイト層上の色相が異なる点の位置を算出する、ペロブスカイト
層に生じたピンホールを検出しやすくすることができる光電変換素子の検
査装置、光電変換素子の製造装置、光電変換素子、光電変換素子の製造方
法を提供することである。
図4.実施形態の光電変換素子の検査装置および製造装置の第1の実施形
態を示す模式図
【符号の説明】1,11…光電変換素子、5a,15a…ペロブスカイト
層、8b,18b…基板、20,120,220…検査装置、21,121,
221…第一ライト(光源)、22,122,222…第一カメラ(カメ
ラ)、24,124,224…第二ライト(光源)、25,125,22
5…第二カメラ(カメラ)、27,127…テーブル駆動装置(駆動装置)、
28,128,228…計算機、30,130,230…製造装置、31,
131,231…補修装置、227…スピンコート装置(駆動装置)、L1,
L3,L5…第一検査光(検査光)、L2,L4,L6…第二検査光(検
査光)、Pa,Pb…ピンホール
【特許請求の範囲】
【請求項1】 ペロブスカイト層に、前記ペロブスカイト層を透過または
前記ペロブスカイト層で反射の少なくとも一方が可能な検査光を照射する、
一つまたは複数の光源と、 前記ペロブスカイト層を有する基板と前記光源
との間の距離または角度の少なくとも一方を変化させる駆動装置と、前記
基板と前記光源との間の距離または角度の少なくとも一方を変化させなが
ら、前記ペロブスカイト層を透過または前記ペロブスカイト層で反射した
前記検査光の少なくとも一方の色相を検出するカメラと、前記カメラの検
出情報から、前記ペロブスカイト層上の前記色相が異なる点の位置を算出
する計算機と、を備える、光電変換素子の検査装置。
【請求項2】 ペロブスカイト層に、前記ペロブスカイト層を透過または前
記ペロブスカイト層で反射の少なくとも一方が可能な検査光を照射する、
一つまたは複数の光源と、前記ペロブスカイト層を有する基板と前記光源
との間の距離または角度の少なくとも一方を変化させる駆動装置と、前記
基板と前記光源との間の距離または角度の少なくとも一方を変化させなが
ら、前記ペロブスカイト層を透過または前記ペロブスカイト層で反射した
前記検査光の少なくとも一方の色相を検出するカメラと、前記カメラが検
出した、前記ペロブスカイト層上の前記色相が異なる点の位置を算出する
計算機と、 前記計算機が算出した、前記ペロブスカイト層上の前記色相が
異なる点の位置に、前記ペロブスカイト層を形成する原材料の溶液、ある
いは絶縁性を有する物質を溶質とする溶液を付着させる補修装置と、を備
える、光電変換素子の製造装置。
【請求項3】 前記溶液は、絶縁性を有する乾燥物を形成する、請求項2に
記載の光電変換素子の製造装置。
【請求項4】 前記溶液は、ペロブスカイト構造を有する乾燥物を形成す
る、請求項2に記載の光電変換素子の製造装置。
【請求項5】 ペロブスカイト層に、前記ペロブスカイト層を透過または
前記ペロブスカイト層で反射の少なくとも一方が可能な検査光を照射する、
一つまたは複数の光源と、前記ペロブスカイト層を有する基板と前記光源
との間の距離または角度の少なくとも一方を変化させる駆動装置と、 前記
基板と前記光源との間の距離または角度の少なくとも一方を変化させなが
ら、前記ペロブスカイト層を透過または前記ペロブスカイト層で反射した
前記検査光の少なくとも一方の色相を検出するカメラと、 前記カメラが検
出した、前記ペロブスカイト層上の前記色相が異なる点の位置を算出する
計算機と、 前記計算機が算出した、前記ペロブスカイト層上の前記色相が
異なる点の位置に、前記ペロブスカイト層の表裏面の電極を除去するレー
ザ、あるいは前記基板のうちピンホールに接する面を焼成させて絶縁部を
形成させるレーザを照射するレーザ装置と、を備える、光電変換素子の製造
装置。
【請求項6】 基板の表面に、ペロブスカイト構造を形成する原材料の溶液
を塗布可能とし、かつ、前記基板を回転させながら、前記基板の表面に形
成されたペロブスカイト層の検査を可能とするスピンコート装置と、 前記
ペロブスカイト層に、前記ペロブスカイト層を透過または前記ペロブスカ
イト層で反射の少なくとも一方が可能な検査光を照射する、一つまたは複
数の光源と、 前記基板と前記光源との間の距離または角度の少なくとも一
方を変化させながら、前記ペロブスカイト層を透過または前記ペロブスカイ
ト層で反射した前記検査光の少なくとも一方の色相を検出するカメラと、
前記カメラが検出した、前記ペロブスカイト層上の前記色相が異なる点の
位置を算出する計算機と、を備える、光電変換素子の製造装置。
【請求項7】 ペロブスカイト層に、前記ペロブスカイト層を透過または前
記ペロブスカイト層で反射の少なくとも一方が可能な検査光を光源から照
射し、 前記ペロブスカイト層を有する基板と前記光源との間の距離または
角度の少なくとも一方を駆動装置で変化させながら、前記ペロブスカイト
層を透過または前記ペロブスカイト層で反射した前記検査光の少なくとも
一方の色相をカメラで検出し、 前記カメラが検出した、前記ペロブスカ
イト層上の前記色相が異なる点の位置を計算機で算出し、 前記計算機が算
出した、前記ペロブスカイト層上の前記色相が異なる点の位置に、前記ペ
ロブスカイト層の表裏面の電極を除去するレーザ、あるいは前記基板のう
ちピンホールに接する面を焼成させて絶縁部を形成させるレーザを照射す
る、光電変換素子の製造方法。
2.特開2022-176440 光電変換素子の製造方法、光電変換素子、光電変換
モジュールの製造方法、光電変換モジュール、電子機器、及び電源モジ
ュール 株式会社リコー
【概要】
最近では、太陽光(直射光での照度:約100,000 lux)に限らず、
LEDや蛍光灯など、低照度の光(照度:20 lux以上1,000 l
ux以下)でも高い発電性能を有する室内向けの光電変換素子が注目を集
めている。光電変換素子を取り囲むように封止部を設けた有機薄膜太陽電
池が提案(特開2016-17408)されている。
下図1Aのごとく、第1の基板上に第1の電極12を形成する第1の電極
形成工程と、第1の電極12上に光電変換層を形成する光電変換層形成工
程と、光電変換層上に第2の電極17を形成する第2の電極形成工程と、
光電変換層の外周部に、途切れ部19aを有するように封止部材19を付
与する封止部材付与工程と、第1の基板における第2の電極17を有する
面と、第2の基板を対向させて、途切れ部19aにおいて封止部材19が
接触するように押圧して貼り合わせる貼合工程と、を含む光電変換素子の
製造方法で、低照度光においても良好な光電変換性を有し、耐湿性や機械
的耐久性に優れる光電変換素子の製造方法の提供。

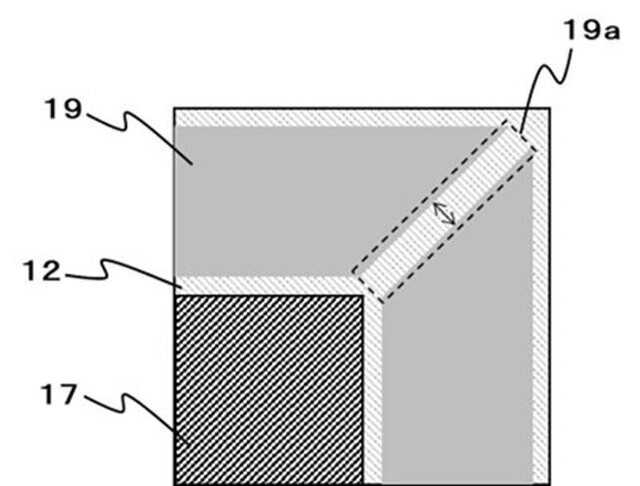

図1Aは、平面視した本発明の光電変換素子の一例を示す概念図
【符号の説明】 11 第1の基板 12 第1の電極 13 ホールブロ
ッキング層 14 電子輸送層 15 光増感化合物 16 ホール輸送層
17 第2の電極 18 第2の基板 19 封止部材、封止部 19a
途切れ部
【特許請求の範囲】
【請求項1】 第1の基板上に第1の電極を形成する第1の電極形成工程と、
前記第1の電極上に光電変換層を形成する光電変換層形成工程と、 前記光
電変換層上に第2の電極を形成する第2の電極形成工程と、 前記光電変換
層の外周部に、途切れ部を有するように封止部材を付与する封止部材付与
工程と、 前記第1の基板における前記第2の電極を有する面と、第2の基
板とを対向させて、前記途切れ部において前記封止部材が接触するように
押圧して貼り合わせる貼合工程と、を含む、ことを特徴とする光電変換素
子の製造方法。
【請求項2】 前記封止部材を付与して形成される封止部が2層以上の層構
造を有する、請求項1に記載の光電変換素子の製造方法。
【請求項3】 前記封止部材付与工程が、前記途切れ部を有さないように封
止部材を付与する第1の封止部材付与工程と、前記途切れ部を有するよう
に封止部材を付与する第2の封止部材付与工程と、を含む、請求項1から
2のいずれかに記載の光電変換素子の製造方法。
【請求項4】 前記第2の封止部材付与工程が、前記第1の封止部材付与工
程により形成された封止部の上に前記途切れ部を有するように封止部材を
付与する、請求項3に記載の光電変換素子の製造方法。
請求項5】 前記途切れ部が、前記貼合工程の前の前記封止部材を付与した
前記第1の基板を平面視したときに、角部に形成される、請求項1から4の
いずれかに記載の光電変換素子の製造方法。
【請求項6】 第1の基板と、第1の電極と、光電変換層と、第2の電極と、
封止部と、第2の基板とを有し、 前記封止部が前記光電変換層の外周部に
配され、 平面視したときに、前記封止部における前記光電変換層と対向す
る側と反対側の領域に、凹部を有する、ことを特徴とする光電変換素子。
【請求項7】 第1の基板上に第1の電極を形成する第1の電極形成工程と、
前記第1の電極上に光電変換層を形成する光電変換層形成工程と、 前記光
電変換層上に第2の電極を形成する第2の電極形成工程と、前記光電変換
層の外周部に、途切れ部を有するように封止部材を付与する封止部材付与
工程と、 前記第1の基板における前記第2の電極を有する面と、第2の基
板を対向させて、前記途切れ部において前記封止部材が接触するように押
圧して貼り合わせる貼合工程と、を含む、ことを特徴とする光電変換モジ
ュールの製造方法。
【請求項8】 第1の基板と、第1の電極と、光電変換層と、第2の電極と、
封止部と、第2の基板とを有し、 前記封止部が前記光電変換層の外周部に
配され、 平面視したときに、前記封止部における前記光電変換層と対向す
る側と反対側の領域に、凹部を有する、ことを特徴とする光電変換モジュ
ール。
【請求項9】 請求項6に記載の光電変換素子を2以上有することを特徴と
する光電変換素子モジュール。 【請求項10】 前記光電変換素子が直列
及び並列の少なくともいずれかで接続している、請求項9に記載の光電変
換モジュール。
【請求項11】 請求項6に記載の光電変換素子及び請求項8から10の
いずれかに記載の光電変換モジュールのいずれかと、 前記光電変換素子及
び前記光電変換モジュールによって発生した電力によって動作する装置と
を有することを特徴とする電子機器。
【請求項12】 請求項6に記載の光電変換素子及び請求項8から10のい
ずれかに記載の光電変換モジュールのいずれかと、電源ICと、を有する
ことを特徴とする電源モジュール。
【請求項13】 請求項12に記載の電源モジュールと、蓄電デバイスと、
を有することを特徴とする電子機器。
3.特開2018-49970 光電変換素子 株式会社東芝
【概要】 下図1のごとく、実施形態の光電変換素子は、第1の電極と、第
2の電極と、第1の電極および第2の電極に接し、ペロブスカイト型化合
物を含む活性層を備える光電変換層と、を具備する。X線回折測定により
得られる活性層のX線回折パターンは、ペロブスカイト型化合物の(00
4)面に起因する第1の回折ピークと、ペロブスカイト型化合物の(22
0)面に起因する第2の回折ピークとを有する。第2の回折ピークの最大
強度に対する第1の回折ピークの最大強度の比は、0.18以上である、
高い光電変換特性を有する光電変換素子を容易に製造する。
図1.光電変換素子の構造例を示す上面模式図
【符号の説明】 1…基板、2…電極、3…電極、4…光電変換層、5…隔
壁、41…活性層、42…バッファ層、43…バッファ層、44…下地層、
45…保護層、61…支持体、61a…回転軸、61b…支持面、62…
被処理体、62a…塗布層、63…塗布機構、63a…塗布液、71…ガ
ス供給機構、71a…ガス、81…研磨ローラ、81a…回転軸、81b…
研磨面、82…移動機構、83…制御機構、91…支持体、91a…回転
軸、91b…支持面、92…支持体、92a…回転軸、92b…支持面、
93…支持体、93a…回転軸、93b…支持面、94…制御機構、95
…クリーニング装置。
【特許請求の範囲】
【請求項1】 第1の電極と、 第2の電極と、前記第1の電極および前記
第2の電極に接し、ペロブスカイト型化合物を含む活性層を備える光電変
換層と、 を具備し、 X線回折測定により得られる前記活性層のX線回折
パターンは、前記ペロブスカイト型化合物の(004)面に起因する第1
の回折ピークと、前記ペロブスカイト型化合物の(220)面に起因する
第2の回折ピークと、を有し、 前記第2の回折ピークの最大強度に対す
る前記第1の回折ピークの最大強度の比は、0.18以上である、光電変
換素子。 【請求項2】 前記ペロブスカイト型化合物は、一般式:ABX
3で表され、 前記Aは、1級アンモニウムイオンであり、 前記Bは、2
価の金属イオンであり、前記Xは、ハロゲンイオンである、請求項1に記
載の光電変換素子。
【請求項3】 前記光電変換層は、前記第1の電極と前記活性層との間に
設けられた中間層をさらに有し、前記中間層は、有機材料を含む、請求項
1または請求項2に記載の光電変換素子。
【請求項4】 前記中間層は、ポリエチレンジオキシチオフェンを含む請
求項3に記載の光電変換素子。
【請求項5】 前記中間層は、ポリエチレンジオキシチオフェンとポリスチ
レンスルホン酸とを含む、請求項3または請求項4に記載の光電変換素子。
【請求項6】 前記光電変換層は、 前記第2の電極と前記活性層との間に
設けられた第2の中間層をさらに有する、請求項1ないし請求項5のいず
れか一項に記載の光電変換素子。
【請求項7】 第1の電極と、 第2の極と、 前記第1の電極および前記第
2の電極に接し、ペロブスカイト型化合物を含む活性層を備える光電変換
層と、 を具備する光電変換素子の製造方法であって、 前記ペロブスカイ
ト型化合物を含む被処理体の表面を研磨する工程と、 前記研磨する工程の
後に前記被処理体に対して熱処理を行う工程と、を具備する、光電変換素
子の製造方法。
【請求項8】 前記研磨する工程の前に前記ペロブスカイト型化合物の前駆
体を含む塗布液を前記被処理体の表面に塗布して塗布層を形成する工程と、
前記塗布層を形成する工程と前記研磨する工程との間に前記塗布層にガス
を吹き付けて前記ペロブスカイト型化合物を形成する工程と、をさらに具
備する、請求項7に記載の光電変換素子の製造方法。
【請求項9】 前記塗布液中の前記前駆体の濃度は、1770mg/ml以
下である、請求項8に記載の光電変換素子の製造方法。
【請求項10】前記塗布層を形成する工程の前に前記被処理体上に中間層
を形成する工程をさらに具備する、請求項8または請求項9に記載の光電
変換素子の製造方法。
【請求項11】 前記ペロブスカイト型化合物を形成する工程と前記研磨す
る工程との間に前記塗布層上に第2の中間層を形成する工程をさらに具備
する、請求項8ないし請求項10のいずれか一項に記載の光電変換素子の
製造方法。
【請求項12】 第1の電極と、 第2の電極と、 前記第1の電極および前
記第2の電極に接し、ペロブスカイト型化合物を含む活性層を備える光電
変換層と、を具備する光電変換素子の製造装置であって、前記ペロブスカ
イト型化合物を含む被処理体を支持するための支持面を有する支持体と、
回転軸と、前記回転軸を中心に回転して前記被処理体の表面を研磨するた
めの研磨面と、を備える研磨ローラと、前記被処理体の表面が前記回転軸
と平行に前記研磨面に接するように、前記研磨ローラおよび前記被処理体
の少なくとも一つを移動させるための移動機構と、を具備する、光電変換
素子の製造装置。
【請求項13】 前記被処理体の表面に前記ペロブスカイト型化合物の前駆
体を含む塗布液を塗布して塗布層を形成するための塗布機構と、 前記塗布
層にガスを吹き付けて前記ペロブスカイト型化合物を形成するためのガス
供給機構と、をさらに具備する、請求項12に記載の光電変換素子の製造
装置。
【請求項14】 前記移動機構は、前記回転軸と平行な第2の回転軸と前記
被処理体を支持するための第2の支持面とを有する第2の支持体を有し、
前記研磨ローラよりも遅い回転速度で前記第2の支持体を回転させて前記
被処理体を移動させる、請求項12または請求項13に記載の光電変換素
子の製造装置。
4.特開2019-195111 タンデム太陽電池及びその製造方法 エルジー エレ
クトロニクス インコーポレイティド
【概要】
下図2のごとく、タンデム太陽電池及びその製造方法に関し、より具体的
には、シリコン太陽電池上にペロブスカイト太陽電池を積層して接合させ
たタンデム太陽電池及びこれを製造する方法に関する。本発明によれば、
ホモ接合(homo-junction)シリコン太陽電池で具現されるタンデム太陽電
池において、第1のパッシベーションパターンを導入し、第1のパッシベ
ーションパターンの下部のエミッタ層の一部を露出させて、第2電極を形
成するための高温焼成の際に、第1のパッシベーションパターンによりエ
ミッタ層が保護され、エミッタ層の表面欠陷を減少させ、ペロブスカイト
太陽電池の特性劣化問題を改善することができるホモ接合(homo-junction)
シリコン太陽電池で具現されるタンデム太陽電池において、ペロブスカイ
ト太陽電池の特性劣化問題を改善するタンデム太陽電池及びその製造方法
を提供する。
図2.発明の第1実施例によるタンデム太陽電池を示した断面図
【符号の説明】100 タンデム太陽電池 110 シリコン太陽電池
111 結晶シリコン基板 112 エミッタ層 113 後面電界層
114 第1のパッシベーションパターン 115 第1のパッシベーショ
ン層 120 ペロブスカイト太陽電池 121 電子伝達層 122 ペロ
ブスカイト吸収層 123 正孔伝達層 125 メソポーラス層 130
接合層 140 電極 142 透明電極層 144 グリッド電極層 15
0 電極 160 第2のパッシベーション層 200 タンデム太陽電池
210 シリコン太陽電池 211 結晶シリコン基板 213 後面電界層
220 ペロブスカイト太陽電池 230 接合層 240 電極 242 透
明電極層 244 グリッド電極層 250 電極 252 グリッド電極層
G 開口部
【特許請求の範囲】
【請求項1】 結晶シリコン基板の第1面に配置されたエミッタ層と、 前
記エミッタ層上に配置されて、前記エミッタ層の一部が露出する開口部を
有するようにパターニングされた第1のパッシベーションパターンを有す
るシリコン太陽電池と、 ペロブスカイト吸収層を有するペロブスカイト太
陽電池と、 前記シリコン太陽電池の第1のパッシベーションパターン上及
び前記開口部を通じて露出する前記エミッタ層上に配置され、前記エミッ
タ層の一部と接触し、前記シリコン太陽電池と前記ペロブスカイト太陽電
池とを接合する接合層と、前記ペロブスカイト太陽電池上に配置された第
1電極と、 前記結晶シリコン基板の第2面に配置された第2電極と、を
有する、タンデム太陽電池。
【請求項2】 前記結晶シリコン太陽電池は、 前記結晶シリコン基板の第
2面に配置された後面電界層をさらに有する、請求項1に記載のタンデム
太陽電池。
【請求項3】 前記ペロブスカイト太陽電池は、 電子伝達層及び正孔伝達
層をさらに有する、請求項1に記載のタンデム太陽電池。
【請求項4】 前記第1電極は、 前記ペロブスカイト太陽電池上に配置さ
れた透明電極層と、 前記透明電極層上に配置されたグリッド電極層と を
有する、請求項1に記載のタンデム太陽電池。 【請求項5】 前記透明電
極層は、 凹凸構造を有する、請求項4に記載のタンデム太陽電池。
【請求項6】 前記結晶シリコン基板の第2面に配置された第2のパッシ
ベーション層をさらに有する、請求項2に記載のタンデム太陽電池。
【請求項7】前記第2電極は、前記第2のパッシベーション層を貫通して
前記後面電界層と電気的に連結される、請求項6に記載のタンデム太陽電
池。
【請求項8】前記第1のパッシベーションパターンは、10~100nm
の厚さを有する、請求項1に記載のタンデム太陽電池。
【請求項9】 前記第2電極は、ガラスフリット及び焼成貫通用無機添加物
を有し、 前記第1電極は、ガラスフリットを有しない、請求項1に記載の
タンデム太陽電池。 【請求項10】 前記結晶シリコン基板は、 第1面及
び第2面のうち少なくとも一つに配置されたテクスチャリングパターンを
有する、請求項1に記載のタンデム太陽電池。
【請求項11】 前記ペロブスカイト太陽電池は、 前記電子伝達層とペロ
ブスカイト吸収層との間に配置されたメソポーラス層をさらに有する、請
求項3に記載のタンデム太陽電池。
【請求項12】結晶シリコン基板の第1面にエミッタ層を形成する段階と、
前記エミッタ層上に第1のパッシベーション層を形成する段階と、前記結
晶シリコン基板の第2面に第2電極を形成する段階と、 前記第1のパッシ
ベーション層の一部をエッチングして、前記エミッタ層の一部を露出する
開口部を有するようにパターニングされた第1のパッシベーションパター
ンを有するシリコン太陽電池を形成する段階と、 前記開口部を通じて露出
するエミッタ層上及び第1のパッシベーションパターン上に接合層を形成
する段階と、前記接合層上にペロブスカイト吸収層を有するペロブスカイ
ト太陽電池を形成する段階と、前記ペロブスカイト太陽電池上に第1電極
を形成する段階と、を有する、タンデム太陽電池の製造方法。
【請求項13】前記エミッタ層を形成する段階において、前記結晶シリコ
ン基板の第2面に後面電界層をさらに形成し、前記第1のパッシベーショ
ン層を形成する段階において、前記後面電界層上に第2のパッシベーション
層をさらに形成する段階を有する、請求項12に記載のタンデム太陽電池
の製造方法。
【請求項14】前記第2電極は、前記第2のパッシベーション層上に塗布
されて、第1温度を有する熱処理により前記第2のパッシベーション層を
貫通して、前記後面電界層に連結される、請求項13に記載のタンデム太
陽電池の製造方法。
【請求項15】 前記エミッタ層を形成する段階の前に、前記結晶シリコン
基板の第1面及び第2面を平坦化した後、前記第1面及び第2面のうち少
なくとも一つをテクスチャリングして、テクスチャリングパターンを形成
する段階をさらに有する、請求項12に記載のタンデム太陽電池の製造方
法。
【請求項16】 前記第1のパッシベーション層は、10~100nm の
厚さに形成される、請求項12に記載のタンデム太陽電池の製造方法。
【請求項17】 前記第2電極の熱処理温度は700℃以上であり、 前記
第1電極の熱処理温度は250℃以下である、請求項12に記載のタンデ
ム太陽電池の製造方法。
【請求項18】 前記第2電極は、ガラスフリット及び焼成貫通用無機添
加物を有する電極ペーストを用い、前記第1電極は、ガラスフリットを有
しない電極ペーストを用いる、請求項12に記載のタンデム太陽電池の製
造方法。
【請求項19】 前記ペロブスカイト太陽電池を形成する段階は、前記接
合層上に電子伝達層を形成する段階と、前記電子伝達層上に前記ペロブス
カイト吸収層を形成する段階と、前記ペロブスカイト吸収層上に正孔伝達
層を形成する段階と、を有する、請求項12に記載のタンデム太陽電池の
製造方法。
✔ 性能向上の課題はあるだろうが、量産化及び使途拡大などあるが、こ
こから一気に国内販売優先で公用・商用が政府支指導・助成政策実行の
もと垂直立ち上げ実用段階へ突入する。いずれにしても持続可能な生産
活動に待ったなしである。
風蕭々と碧いの時
John Lennon Imagine
【POPの系譜を探る:2023年代】
曲名: 怪獣のサイズ 唄: back number
● 今夜の寸評: 時間との闘いが熾烈になる。余裕をもって進もう。
